Sumário:
- Apresentação da 2ª Fase do trabalho sobre a casa de António Carlos Siza Vieira.
- Introdução ao Paper Space.
Para a segunda fase do trabalho sobre a casa de António Carlos Siza Vieira foi feita uma pesquisa de imagens de cortes e alçados, os quais foram colocados no AUTOCAD a fim de cada aluno ter uma base para a realização de um corte e de um alçado próprios.
Nesta aula aprendemos a usar o paper space como ferramenta para transformação do ficheiro AUTOCAD em ficheiro PDF para posterior impressão.

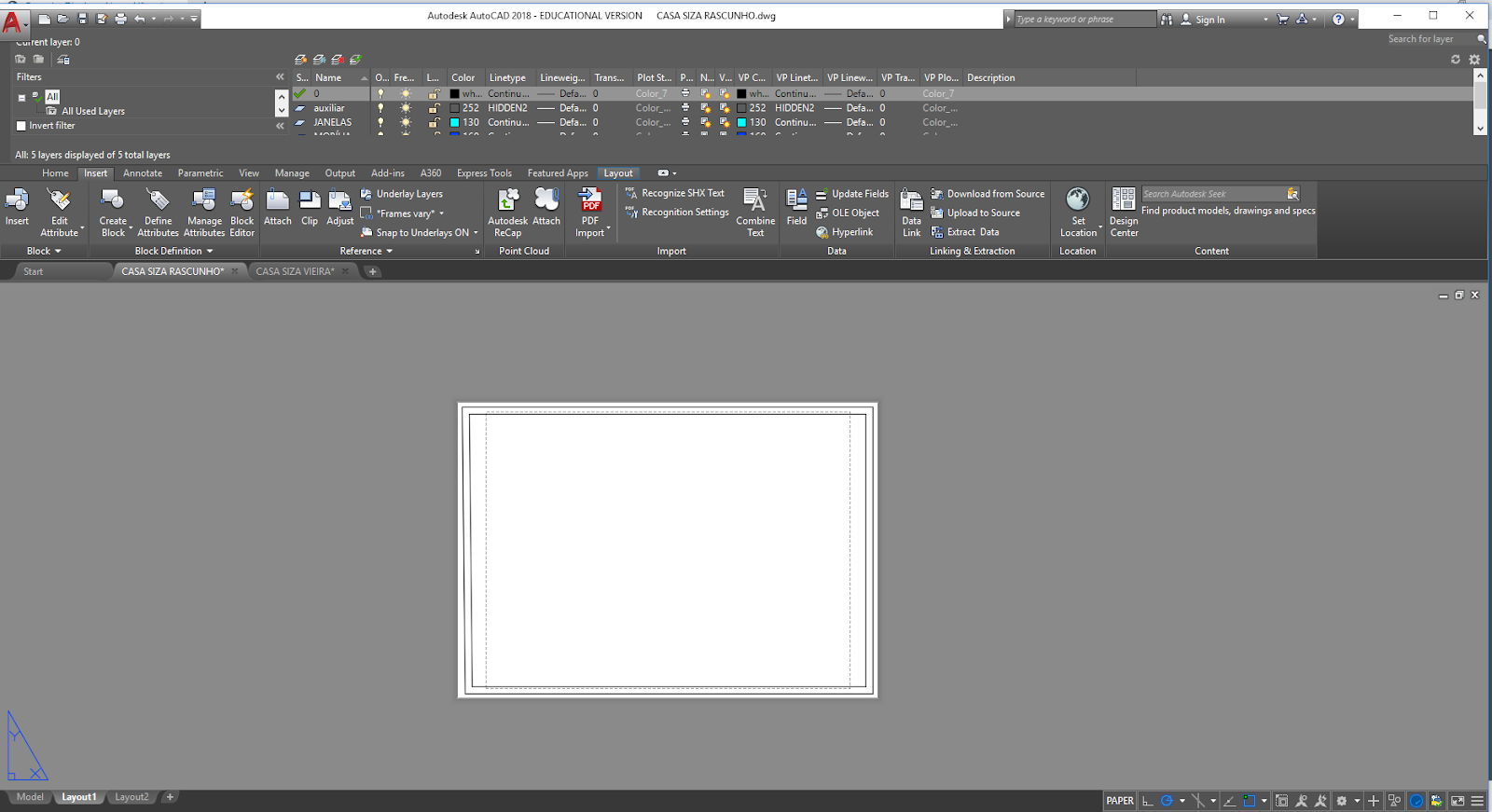

O comando MVIEW permite abrir ''janelas'' nas quais podemos trabalhar no desenho que está no separador ''model'' a diferentes escalas.
Com o cursor em ''Layout 1'' e clicando no botão direito do rato, selecionando a opção ''Page Setup Manager'' é possível editar as definições de impressão do ficheiro, nomeadamente o tamanho da folha onde pretendemos imprimir, o que queremos imprimir, a escala, etc.

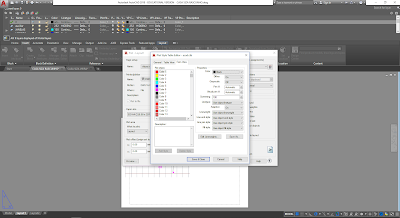

Ainda em ''Page Setup Manager'' a opção ''Plot style assignments'' possibilita-nos editar as definições das linhas do desenho (espessura, cor, tipo) antes da impressão.
